叉车属具
侧翻架
产品介绍
属具产品重要部件配置
1、液压系统方面:油缸采用进口原装液控单向阀;密封件均采用进口产品,高压胶管采用锥面密封的高性能进口胶管。
2、结构件方面:货叉架采用高性能的合金钢板焊接而成。
3、机械性能方面:可实现45°前倾、25°后倾,在油缸上增加液控单向阀,以实现长时间保压,确保工作或胶管爆裂时的安全。
4、适用范围:可安全高效向前倾倒容器内的散装货物;配置铲斗,可铲运各种疏松货物,如:沙子、煤、谷物、肥料、土块和碎砖块等。

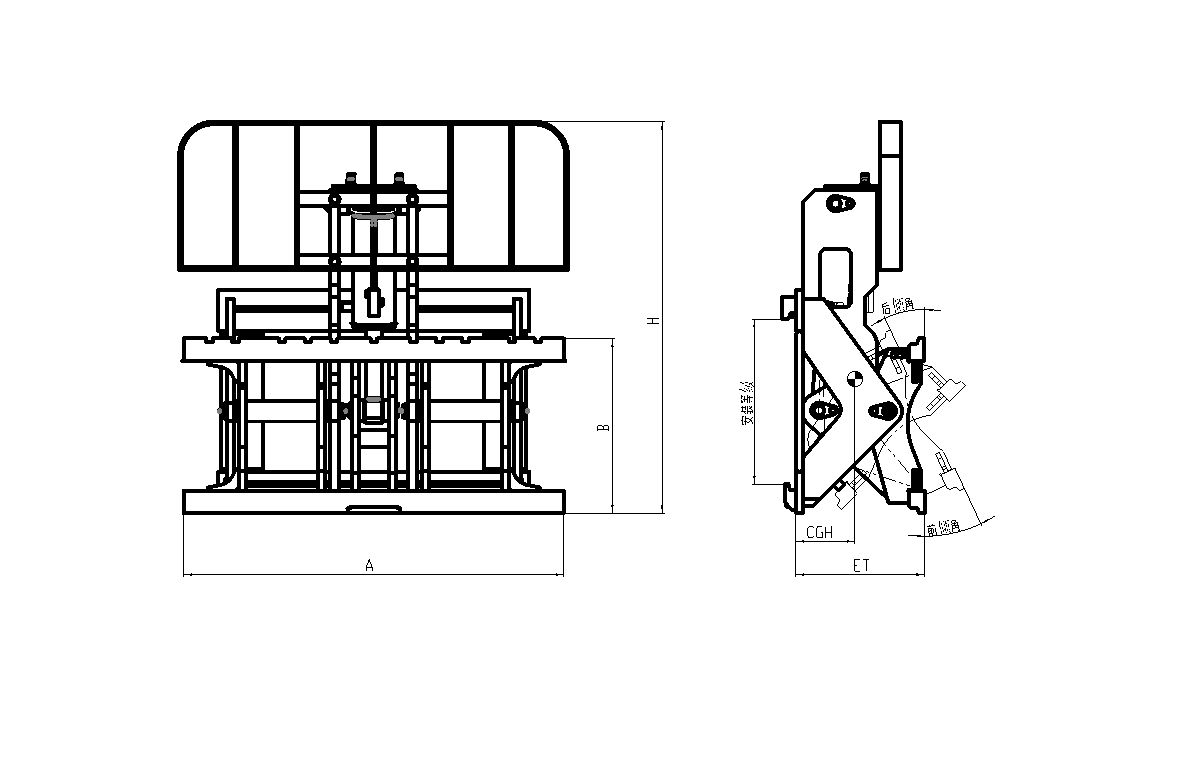

承载能力(kg) | 型号 | 所配货叉安装等级 | 油缸数量 | 横梁宽度 A (mm) | 横梁高度 B (mm) | 总高 H (mm) | 自重 (kg) | 失载距 ET (mm) | 前倾角/后倾角 | 水平重心 CGH (mm) | 适配叉车(t) |
2000 | QF20F-A1 | Ⅲ | 单 | 1100 | 506 | 1132 | 315 | 375 | 45°/25° | 165 | 1-2.5t |
2000 | QF20F-A2 | Ⅱ | 单 | 1040 | 407 | 1132 | 295 | 370 | 45°/25° | 165 | 1-2.5t |
3000 | QF30F-B1 | Ⅲ | 单 | 1100 | 506 | 1132 | 305 | 375 | 45°/25° | 165 | 3-4.5t |
3000 | QF30F-B2 | Ⅲ | 单 | 1100 | 506 | 1125 | 380 | 375 | 45°/25° | 170 | 3-4.5t |
3000 | QF30F-B3 | Ⅲ | 单 | 1300 | 506 | 1132 | 325 | 375 | 45°/25° | 183 | 3-4.5t |
注:
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、匹配此属具要求叉车需增加1组附加油路,油缸均带自锁功能。
3、可根据用户需求配套各种型号倾翻(铲)斗。
流量及压力要求
型号 | 压力值(Bar) | 流量值(L/min) | |||
最小 | 最大 | 最小 | 推荐 | 最大 | |
QF**F | 35 | 160 | 19 | 38 | 57 |
