烟叶箱夹

烟叶箱夹
产品介绍

属具产品应用及重要部件配置

  1、液压系统方面:主控制阀中载荷保持阀采用进口原装产品;密封件均采用进口产品;高压胶管采用锥面密封的高性能进口胶管。

  2、结构件方面:左右夹板均采用高性能的合金钢板,并经整体压型和校正,抗弯性能好。

  3、机械性能方面:可以同时实现夹紧、张开和侧移功能,并且视野较好;附加两组油路即可满足使用要求。

  4、应用范围:烟叶箱夹是为烟草行业量身定制的高效、无托盘烟叶搬运的叉车属具,尤其适用于打叶复烤厂、卷烟厂等场合的复烤烟叶箱搬运。可夹持1、2、4、6个烟叶箱,从而有效地提高仓储空间利用率,避免了纸箱的破损,降低了物流成本,显著提高生产效率。

承载能力@
载荷中心
Kg@mm

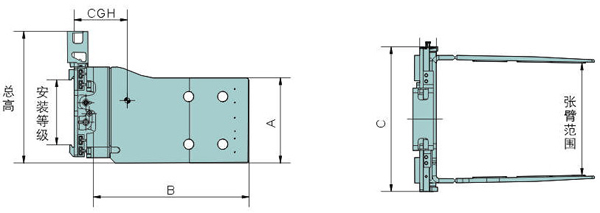

型号张臂范围
(mm)
臂高
A
(mm)
臂长
B
(mm)
框架宽度
C
(mm)
总高
(mm)
自重
(Kg)
失载距
ET
(mm)
适配叉车
1800@500YX18G-A3480-1760565134010406475801151-2.5t
1800@500YX18G-A4520-1720455106010406605001171-2.5t
1800@500YX18G-A6540-1900700100011707326201472-2.5t
1800@500YX18G-A7540-1900700110011707326301422-2.5t
1800@500YX18G-A8480-1760565114010406475601151-2.5t
1800@500YX18G-A9500-1680500110010406755201471-2.5t
1800@500YX18G-A10500-1680580110011707656601521-2.5t
2200@500YX22G-B1540-1900700110011707656601523-4.5t



 注:

  1、实际的叉车/属具综合承载能力请从叉车厂方获得。

  2、匹配此属具要求叉车需增加2组附加油路,油缸均带自锁功能。

 流量及压力要求

型号

压力值(Bar)

流量值(L/min)

最大

侧移动作

夹紧动作

最小

推荐

最大

最小

推荐

最大

YX18G

160

4

15

26

15

26

26

YX8G

160

4

11

21

15

21

21

YX22G

160

4

23

38

19

26

38
