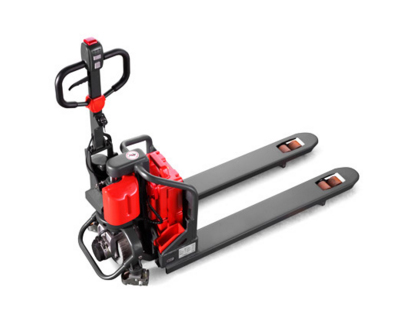

PT E12

PT E12
产品介绍

 PT E12专为狭小空间内的搬运工作而设计。紧凑的结构和较小的自重,使其能够在货运电梯内灵活使用。开放式的结构,满足快速拆卸和更换电池的要求,有效的延长了工作时间。 优势

 PT E12专为狭小空间内的搬运工作而设计。紧凑的结构和较小的自重,使其能够在货运电梯内灵活使用。开放式的结构,满足快速拆卸和更换电池的要求,有效的延长了工作时间。



优势
额定载荷:1200Kg!
简洁、灵巧、可靠、易操作。
结构紧凑,转弯半径小。
自重小,可在货运电梯内使用。低噪音、高性能。

长手柄,电动起升,手动下降。
电动起升功能,节省操作者体力,使工作更加舒适。
手动下降功能,可通过调节扳动下降控制杆的角度来调节下降速度。

坚固的结构、较轻的自重和开放式的设计
合理的结构设计,使整机在具有坚固的骨架结构的同时,保持较轻的自重。
完全开放式的设计,方便用户保养和维护。

可快速更换电池
PT E12配备45Ah高容量电池。
整机采用开放式设计,拆卸、更换电池简单方便。当电池电量耗尽时,可快速更换另一组电池(选配),有效延长一倍的工作时间。

符合人机工程学与电量指示
全新的手柄设计符合人机工程学,集成了车辆操控、电量指示和故障报警等功能。操作简单、舒适,便于操作者实时了解车辆状态。

故障风险低

控制器、起升系统与驱动行走系统集成在一起,与车架之间连接的只有一根电源线束。各电器部件更合理的布置,有效减少线束数量和长度,走线路径更加安全顺畅,最大程度上降低电路故障风险。





工业车辆参数表(VDI2198)
特性1.2型号
PT E12
1.3动力
电动
1.4操作类型
步行式
1.5额定载荷能力Q (t)1.2
1.6载荷中心距c (mm)600
1.8前悬距x (mm)9471017
1.9轴距y (mm)12931363
重量2.1自重kg170182
2.2满载时桥负荷,驱动侧/承重侧kg500 / 870510/872
2.3空载时桥负荷,驱动侧/承重侧kg130 / 40140/42
轮子、底盘3.1轮子
聚氨酯轮(PU)
3.2轮子尺寸,驱动侧Æ x w (mm)Æ 220×70
3.3轮子尺寸,承重侧Æ x w (mm)Æ 80×93Æ 80×70Æ 80×93Æ 80×70
3.4稳定轮(尺寸)Æ x w (mm)Æ 80×30
3.5轮子数量(x=驱动轮)   驱动侧/承重侧
1x +2/ 21x +2/ 41x +2/ 21x +2/ 4
3.6

轮距, 驱动侧

b10 (mm)420
3.7

轮距, 承重侧

b11 (mm)380525
基本尺寸4.4提升高度h(mm)115
4.9

作业时手柄高度,最小/最大

h14 (mm)840 / 1185
4.15

货叉降低时高度

h13 (mm)8580
4.19总体长度l(mm)16861756
4.20车体长度l(mm)536
4.21总体宽度b1 (mm)540685
4.22货叉尺寸s/e/l (mm)48 / 160 / 115048/160/1220
4.25货叉外宽b(mm)540685
4.32最小离地间隙m2 (mm)3732
4.34通道宽度800x1200沿货叉放置Ast (mm)2156
4.35

转弯半径

Wa (mm)14821552
性能5.1行驶速度          满载/空载km/h4.0/ 4.5
5.2提升速度          满载/空载m/s0.030 / 0.053
5.3下降速度          满载/空载                  m/s0.050 / 0.048
5.8最大爬坡能力      满载/空载%4 / 10
5.10行车制动
电磁制动
电机6.1

驱动电机功率 S2 60min

kW0.45
6.2提升电机功率 S3 10%                           kW0.8
6.3

蓄电池 根据 DIN 43531/ 35/ 36 A, B, C标准


No
6.4蓄电池电压,额定容量 K5                  V / Ah2x12V / 45
6.5蓄电池重量(+/-5%)kg28
6.6根据VDI循环的能耗kWh/h0.25
其它8.1驱动控制方式
直流速度控制
8.4驾驶员耳边噪声水平,根据EN12053标准dB(A)<70
