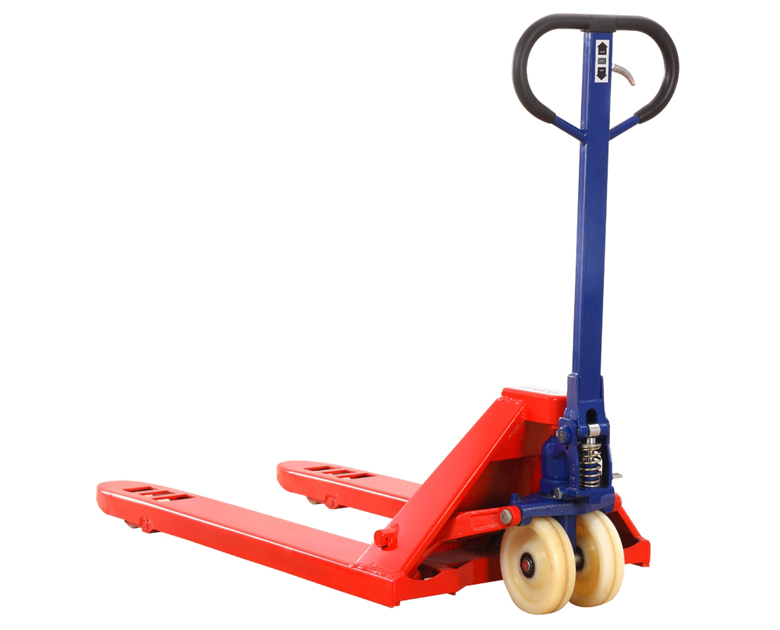

5000kgs手动液压拖板车

5000kgs手动液压拖板车
产品介绍

• 3挡位可调手柄,可控制下降速度的控制阀,可任意控制下降速度。
• 货叉前端为圆弧型,方便装卸货物,给货物最贴心的保护。
• 高强度的结构设计,确保可靠承载,不变形。
• 独特的液压系统设计,进口密封件,密封可靠,持久耐用。



型  号
单 位
E5001
E5002
E5003
负载能力
kgs
5000
5000
特殊规格可根据客户要求订制
车身宽
mm
680
520
叉板长
mm
1200
1050
最低位
mm
83
83
最高位
mm
196
196
叉板内宽
mm
360
200
负重轮材质规格
mm
φ80×68(尼龙)
φ80×68(尼龙)
转动轮材质规格
mm
φ200×50(尼龙)
φ200×50(尼龙)



一.概述

鸿福叉车是东莞骏鸿机械有限公司的自有主打品牌,起源于臺湾油压系列:二十余年专业製造经验,品质有口皆碑,深受臺湾业界的信赖与支持。2001年,“鸿福”带着台湾二十余年的液压专业製造经验、技术,以“品质第一,服务热忱,永续经营”的经营理念,进入国内市场成立加工、销售、服务中心。主营:从手动、半电动到全电动的拖板车、堆高机、油桶车。本着服务大衆的企业精神,使鸿福産品,服务到各企业的经营之中。当客户对“鸿福”的産品和服务感到满意时,是我们坚持不懈,持之以恆的目标。衷心感谢您的选择:“鸿福系列搬运设备”,它将成为您工作上最得力的助手。

           二.工作塬理及产品特性

“鸿福液压拖板车”,利用油压槓桿塬理,使油缸内之液压桿上升,同时带动曲柄(牛腿)旋转,驱驶推动连桿扬升前轮托架,达到搬运重物的目的。深圳手动叉车,深圳叉车

“鸿福液压拖板车”,具备目前国内拖板车唯一设计载重下降缓衝功能,能使货物很平稳的下降,确保货品免于损坏之危险。

“鸿福液压拖板车”,在车身部分采用高张力加压钢板结构,油压组部分由CNC车床加工和全自动机械手臂焊接完成,确保品质优良可靠。

灵巧操控的性能,能让您在使用上得心应手,达到事半功倍的效果。

      叁.鸿福拖板车零件明细表

编号

零部件名称

编号

零部件名称

01

车身机架总成

22

卷制轴套

02

内六角圆柱头螺钉

23

压力气缸防尘盖

03

防鬆螺母

24

压力螺丝

04

平垫圈

25

压力螺丝垫片

05

链条螺桿

26

锥撞销弹簧

06

手把拉丝

27

锥撞销

07

铆钉

28

压力铜阀

08

弹性圆柱销

29

压力铜阀O型环

09

升降桿

30

滚珠

10

手把焊接

31

硬烙棒油封

11

滚珠

32

弹性圆柱销

12

压力气缸轴心

33

后轮轴

13

硬烙棒

34

弹性圆柱销

14

气缸弹簧华司

35

推力球轴承

15

力矩头压轮轴芯

36

培林座

16

弹性圆柱销

37

轴用弹性挡圈

17

压力气缸压轮

38

回油铜套外O型环

18

卷制轴套

39

回油铜套内O型环

19

力矩连接轴

40

回油销O型环

20

弹性圆柱销

41

回油销

21

压力气缸弹簧

42

回油回位橡胶套





43

(PU/尼龙)后轮

60

弹性圆柱销

44

深沟球轴承

61

拉桿槽型轴芯

45

后轮培林垫片

62

拉桿焊接

46

硬烙棒防尘盖

63

含油轴承

47

硬烙棒O型环

64

弹性圆柱销

48

压力气缸油封

65

车身连接轴

49

油壶螺丝

66

弹性圆柱销

50

油壶螺丝O型环

67

前轮托架固定座轴芯

51

油压焊接

68

前轮托架

52

回油铜套

69

前轮托架拉架轴芯

53

牛腿六角插销

70

托架衬套

54

回油销弹簧

71

前轮培林垫片

55

牛腿焊接

72

深沟球轴承

56

回油压板插销

73

(PU/尼龙)前轮

57

回油压板

74

弹性圆柱销

58

R型插销

75

双排轮托架片

59

轴用弹性挡圈

76

双排轮轴

备註

 手把总成(03-10.15-18);手把拉斯总成(03-1709);

 油封总成(232931 38-4046-48);

 回油压板总成(56-58);

 阀体总成(24-3038-425254);











四.安装步骤

1.让手把上的升降桿09朝右手方向,将手把上的力矩连接轴19拆下,插入手把与油压侧板配合孔中(特别注意:力矩连接轴19上的缺口是朝向地面),打入弹性圆柱销20

2.稍微下压手把,将插在油压焊接51的油压侧板孔中的插销取出。

3.将链条丝桿05从力矩连接轴19中心孔中穿过。

4. 将链条丝桿05穿过回油压板57的槽,并将将链条丝桿05上的M5螺母03和平垫圈04分别放到回油压板57上的槽的上方和下方。

5.测试手把叁档位(上升,空挡,下降),如不正常,请微调将链条丝桿05上的M5螺母03位置,以手柄在空档位置时,下压手把,既不上升也不下降为準,即可。

 五.保养常识

1.拖板车有相对转动的零件:力矩连接轴19,牛腿六角插销53,拉桿槽型轴芯61,车身连接轴65,前轮托架固定座轴芯67,前轮托架拉架轴芯69处定期注润滑脂。

2.手把拉丝和链条长期使用后,有变形伸长的可能,影响手把叁个档位的控制,可调节链条丝桿05上的M5螺母03,来恢復塬有的性能为止。

3.拖板车应避免高温暴晒,雨淋,与腐蚀性物品接触。

4.拖板车长时间载重苹繁使用或保养不当,可能造成前后轮转动困难,应跟换其轴承(6204zz型)。

5.前,后轮在长期使用后,会逐步磨损,书正常消耗,有开裂,破损现象及外径少于75mm时,建议及时更换,以防影响拖板车整体性能(不在保修範围之内)。

6.拖板车不适合在严重凹凸不平的路面上使用,会各个部件的磨损及损伤。

7.油压组在长期使用后会逐步磨损或老化,使高低液压油串通或油压组失去工作能力,应送製造厂家维修。

               六.

1.装载时严禁超载,偏载(单叉作业)使用,所载物品品质必须在拖板车允许负载範围内。

2.拖板车不允许载重长期静置停放。

3.装在上升时,严禁重压手把(如坐,站)或手把长时间倾倒承压。

4.卸载时,便换手把档位动作应该缓慢,切记勐拉手把,避免重物徒冲下降,失去平衡或牙叉造成过分衝击。

5.出现故障勿自行拆卸,请专业维修人员或送製造厂修理。
